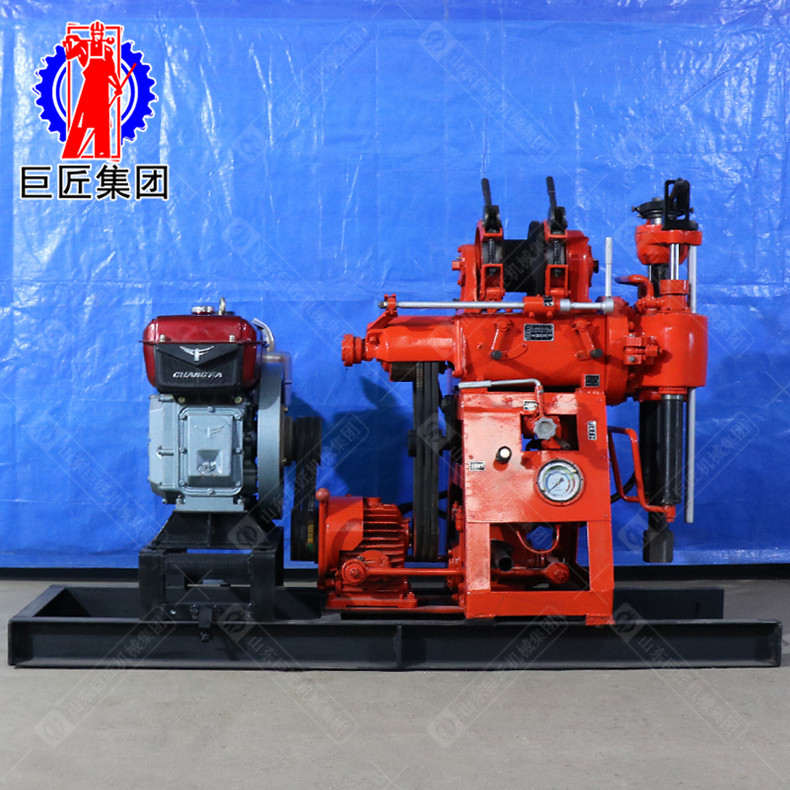

点击图片查看原图
一、XY-1液压岩芯钻机使用范围
1、用于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等钻进工程；
2、可根据地层的不同选用合金、钢砂及钢粒等钻头进行钻进；
3、可钻2-9级的砂质粘土及基岩层等。
二、XY-1液压岩芯钻机主要特点
1、具有油压自动给进机构、钻进效率高。
2、手柄集中、操作方便、安全可行。
3、结构紧凑，钻机、水泵及柴油机都安装在同一个底架上，占用场地面积小。
4、重量轻、分解能力强，便于搬迁，适合于平原和山区工作。
三、XY-1液压岩芯钻机主要参数
1、技术参数：
钻进深度(m)：100 开孔直径( mm)：110
终孔直径( mm)：75 钻杆直径( mm)：42
钻孔倾角 ：90-75° 钻机外廓尺寸(mm)：1640×1030×1440
钻机重量(不包括动力)(Kg)：500
2、回转器：
立轴转速(三档)(r/min)：142,285,570
立轴行程 (mm)：450
立轴给进压力(KN)：0-15
立轴起重力(KN)：0-25
立轴空载向上移动速度(m/min) ：0-3
3、卷扬机 ：
起重量(一速单绳)(KN)：0-10 卷筒转速：55、110、220r/min
卷筒直径：145mm 卷筒圆周线速度：0.42 0.84 1.68m/s
钢丝绳直径：9.3mm 抱闸直径：230mm
闸带宽度：50mm
4、水泵
类型：卧式单缸双作用
排量(L/min) 配电动机：0-77；配柴油机：0-95
压力(MPa)：0-1.2 工作压力(MPa)：0.7
缸套直径：80mm 活塞行程：100mm
5、油泵
类型：齿轮泵 型号：YBC-12/80
额定压力：8MP 排量：8m/r 额定转速：1500r/min
6、动力机
柴油机 ：S1100A2 额定功率(KW)：10.3 额定转速 (r/min)：2000
电动机 ：Y132M-4 额定功率 ( KW)：7.5 额定转速 (r/min)：1440
山东巨匠机械集团供应XY系列地质勘探钻机/岩芯钻机，主要型
