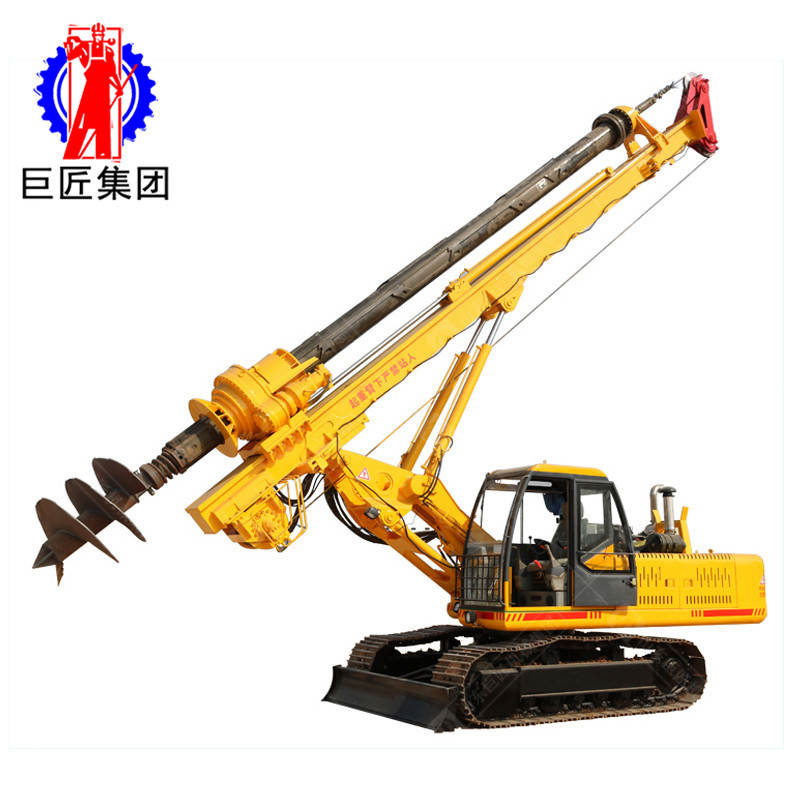

一、40米履带机锁杆旋挖钻机简介
机锁杆旋挖钻机采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆等多项技术应用，是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用。
机锁杆旋挖钻机与普通旋挖钻机相比，具备许多客观的优势，比如可以钻破水泥地面、较硬的沙土层、岩石层等地质，适合大型工程施工，建筑楼房，高速、高铁、铁路工程施工，该机械施工运行速度快、效率高、钻孔质量好、省油耐用。
二、40米履带机锁杆旋挖钻机性能
1、性能特点：
整体运输式全液压旋挖钻机，实现运输状态与施工状态快速转换；结构优化的单缸变幅机构，动作稳定、易于保养和维修；优化设计的两段式桅杆，实现桅杆的自动对接和折叠，提高效率，节省人力；回转角位移输出机构设计，回转接头输出角位移，安全性更高；钻斗深度测量系统，比普通钻机显示精度更高；主卷扬触底保护和优先控制功能，有效降低操作难度；动力头键条正反使用，成倍延长其使用寿命；动力头多级减振技术，保证整机施工更稳定；桅杆自动调垂技术，桩孔垂直精度更高；夜光风火轮设计，夜间施工更安全；人性化的上车后部设计，有效增加了客户储物空间；精心设计的二级操作界面，操作更便捷。
2、高效节能的涡轮增压水冷柴油发动机
振动小、噪音小、排放低；优良的燃油系统；冷却系统；控制系统；可选发动机低温冷启动装置。
3、安全可行的液压系统
优越的性能，简易的维护保养；更高的可行性；轻便的先导控制。
4、舒适的驾驶环境
符合高防护等级的防落物钢护栏，进一步确保施工安全；全方位驾驶室视野；计算机监测系统；宽敞的操作空间，节能的冷暖空调和收音机；人性化的照明系统，夜间施工更加安全。
三、40米履带机锁杆旋挖钻机技术参数
|
名称 |
单位 |
参数值 |
|
|
XWDJ-40履带机锁杆旋挖钻机 |
|||
|
钻孔直径 |
mm |
≤1400 |
|
|
钻孔深度 |
m |
≤40 |
|
|
发动机 |
型号 |
/ |
康明斯GBT5.9-C150 |
|
额定功率/转速 |
kw |
116/2000r/min |
|
|
动力头 |
扭矩 |
kn..m |
≤100 |
|
转速 |
r/min |
17-40 |
|
|
加压油缸 |
加压力 |
kn |
≤100 |
|
升降力 |
kn |
≤100 |
|
|
行程 |
mm |
2000 |
|
|
主卷扬 |
升降力 |
kn |
≤100 |
|
单绳速度 |
m/min |
≤70 |
|
|
钢丝绳直径 |
mm |
24 |
|
|
副卷扬 |
升降力 |
kn |
≤60 |
|
单绳速度 |
m/min |
≤54 |
|
|
钢丝绳直径 |
mm |
16 |
|
|
行走 |
行走速度 |
km/h |
≤2.6 |
|
离地间隙 |
mm |
≥340 |
|
|
接近角 |
° |
21 |
|
|
离去角 |
° |
18 |
|
|
整机爬坡度 |
° |
≤30 |
|
|
整机工作质量 （标准配置下不含钻具） |
t |
35 |
|
|
外形尺寸 |
运输状态(L×W×H) |
mm |
14640×2900×3500 |
（说明：产品不断改进，请以实物为准。）
山东巨匠机械集团供应旋挖钻机，主要款式有轮式旋挖钻机、履带方杆旋挖钻机、履带机锁杆旋挖钻机，欢迎来电洽谈业务！
