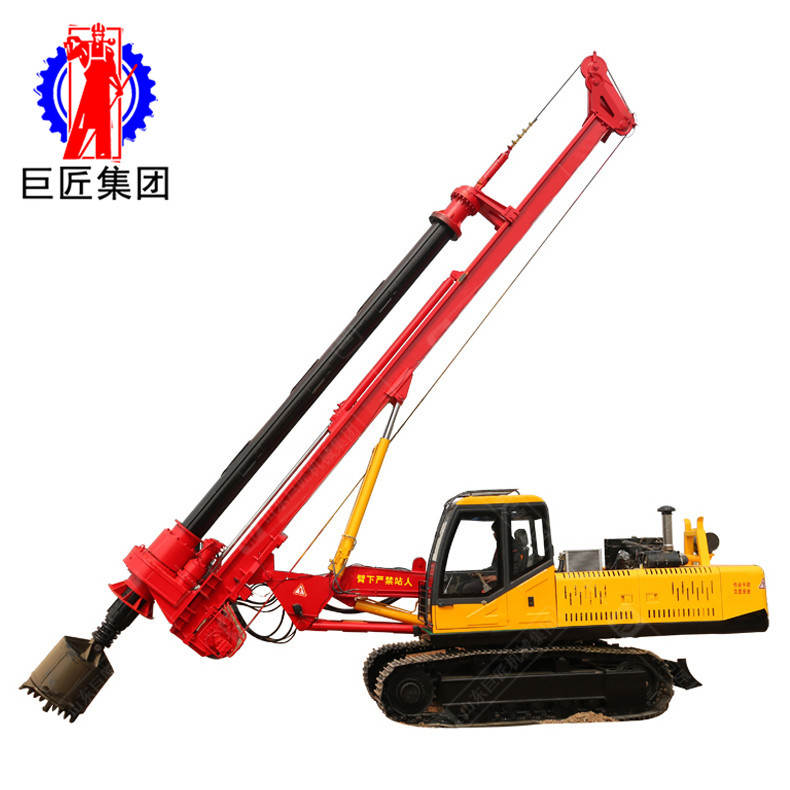

一、30米机锁杆旋挖钻机简介
机锁杆旋挖钻机采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆等多项技术应用，是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用。
二、30米机锁杆旋挖钻机性能
1、采用了折叠式桅杆结构，结构简单，耐用性好，整机稳定性好，节省成本并使维修更方便。
2、采用上导向架结构，保障了钻杆与地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
3、动力头独创的专利结构设计合理，润滑可靠，动力强劲，节约成本，且不易损伤，便于维修。
4、主卷扬采用原装进口液压马达，反应灵敏，可以使用自由下放，升降速度可达到82m/min，大大提高施工效率。主卷扬放置于操作手的右前方，使操作手能时刻观察到主卷扬的工作状况，避免因其他因素造成的乱绳现象。
三、30米机锁杆旋挖钻机技术参数
|
名称 |
单位 |
参数值 |
|
|
XWDJ-30履带机锁杆旋挖钻机 |
|||
|
钻孔直径 |
mm |
≤1400 |
|
|
钻孔深度 |
m |
≤30 |
|
|
发动机 |
型号 |
/ |
康明斯GBT5.9-C150 |
|
额定功率/转速 |
kw |
116/2000r/min |
|
|
动力头 |
扭矩 |
kw.m |
≤100 |
|
转速 |
r/min |
17-40 |
|
|
加压油缸 |
加压力 |
kn |
≤100 |
|
升降力 |
kn |
≤100 |
|
|
行程 |
mm |
2000 |
|
|
主卷扬 |
升降力 |
kn |
≤100 |
|
单绳速度 |
m/min |
≤70 |
|
|
钢丝绳直径 |
mm |
24 |
|
|
副卷扬 |
升降力 |
kn |
≤60 |
|
单绳速度 |
m/min |
≤54 |
|
|
钢丝绳直径 |
mm |
16 |
|
|
行 走 |
行走速度 |
km/h |
≤2.6 |
|
离地间隙 |
mm |
≥340 |
|
|
接近角 |
° |
21 |
|
|
离去角 |
° |
18 |
|
|
整机爬坡度 |
° |
≤30 |
|
|
整机工作质量 （标准配置下不含钻具） |
t |
28 |
|
|
外形尺寸 |
运输状态(L×W×H) |
mm |
10740×2600×3500 |
（说明：产品不断改进，请以实物为准。）
山东巨匠机械集团供应旋挖钻机，主要款式有轮式旋挖钻机、履带方杆旋挖钻机、履带机锁杆旋挖钻机，欢迎来电洽谈业务！
